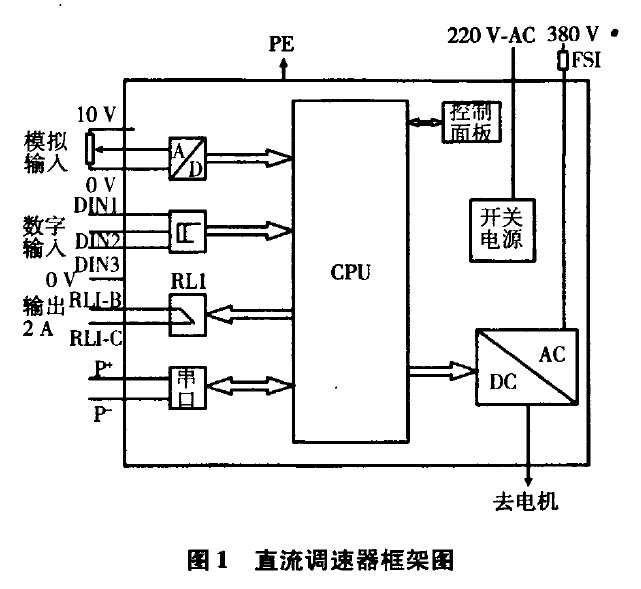

图2是直流调速器整流单元,就是图1中的AC/DC部分的原器件图,即CPU对主回路进行直流电压输出控制的单元,三相交流380 V电源经过6只可控硅进行整流变为直流输出,对可控硅的导通角进行控制既可得到与设定值相对应的直流电压输出。此处的可控硅是大功率可控硅,发热量较大,所以要将它固定在铝制散热器上,它是整个直流调速器发热的主要来源,给调速器散热实际上主要就
是为这一部分散热。这里使用的可控硅元件要求很高,不但反向耐压要高,正向耐压也要高,而且开关的响应时间要足够的小,能够在短时间内承受比正常工作时大的电流,漏电电流要足够的小,耐热性能高,体积小便于安装和更换。
