欧陆590直流调速器工作过程介绍！

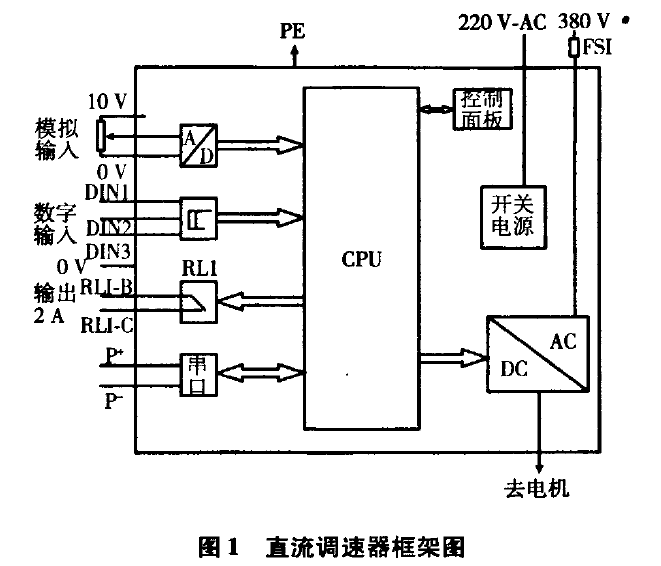

欧陆590主要有控制和执行两大部分组成，控制部分有输人单元，逻辑控制单元，显示输出单元，检测单元，监测单元，电源单元；执行部分主要有推动单元，执行单元。推动单元主要是推动板，它把CPU输出的移相数字量转化为模拟量，并放大，以推动功率元件工作。执行单元主要是功率元件，它是晶闸管，它的作用是根据CPU的控制把交流电转换为合适可用的直流电，图l是直流调速器框架图。

与大多数类似设备一样，欧陆590直流调速器也有主回路和控制回路，一路220 V交流电送达开关电源回路给其控制单元提供工作电源，图1中的开关电源就是为整个调速器的工作提供各类电源的。CPU在得电后开始工作，首先对外部设备进行扫描检测，包括380 V主回路、控制面板、各类接口等，以判断其是否处于正常状态。在检测扫描完毕并确定各部正常后，CPU接着开始对程序进行初始化，并检测设置处于何种状态，一般的设置包括4种状态：模拟输入状态，数字输人状态，内部设定状态，内部设定并监测反馈测速状态。CPU会根据不同的设置状态，运行不同的指令程序，并检测输出是否符合设定值。

直流调速器的输出是由CPU控制推动板，通过控制晶闸管导通相位角，将A，B，C三相的电压移相得到不同的的直流电压，继而控制直流电机的转速。电机上的测速电机发电机或是数码测速信号反馈到欧陆590的监测板上，对速度进行精确控制，使电机不受负载变化的影响，保持恒速运转。
