如何看懂电机的参数型号,学会这些即可!

作者:ahtlde时间:2022-08-15 17:16:48次浏览

信息摘要:

电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。下面为大家介绍电动机型号含义等信息。

电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。下面为大家介绍电动机型号含义等信息。

一、电动机型号组成及含义

由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。

1、类型代号是表征电机的各种类型而采用的汉语拼音字母。

比如:异步电动机 Y 同步电动机 T

同步发电机 TF 直流电动机 Z

直流发电机 ZF

2、特点代号是表征电机的性能、结构或用途,也采用汉语拼音字母表示。

比如:隔爆型用B表示 YB轴流通风机上用 YT

电磁制动式 YEJ 变频调速式 YVP

变极多速式 YD 起重机用 YZD等。

3、设计序号是指电机产品设计的顺序,用阿拉伯数字表示。对于第一次设计的产品不标注设计序号,对系列产品所派生的产品按设计的顺序标注。比如:Y2 YB2

4、励磁方式代号分别用字母表示,S表示三次谐波,J表示晶闸管,X表示相复励磁。

如:Y2-- 160 M1 – 8

Y:机型,表示异步电动机;

2:设计序号,“2”表示第一次基础上改进设计的产品;

160:中心高,是轴中心到机座平面高度;

M1:机座长度规格,M是中型,其中脚注“2”是M型铁心的第二种规格,而“2”型比“1”型铁心长。

8:极数,“8”是指8极电动机。

如:Y 630—10 /1180

Y表示异步电动机;

630表示功率630KW;

10极、定子铁心外径1180MM。

二、规格代号主要用中心高、机座长度、铁心长度、极数来表示

1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种,其中中心高

H在45mm~71mm的属于微型电动机;

H在80mm~315mm的属于小型电动机;

H在355mm~630mm的属于中型电动机;

H在630mm以上属于大型电动机。

2、机座长度用国际通用字母表示:S——短机座

M——中机座

L——长机座

3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。

4、极数分2极、4极、6极、8极等。

三、特殊环境代号有如下规定:

特殊环境代号

“高”原用G

船(“海”)用H

户“外”用W

化工防“腐”用F

热带用T

湿热带用TH

干热带用TA

四、补充代号仅适用于有补充要求的电机

举例说明:产品型号为YB2-132S-4 H的电动机各代号的含义为:

Y: 产品类型代号,表示异步电动机;

B: 产品特点代号,表示隔爆型;

2: 产品设计序号,表示第二次设计;

132:电机中心高,表示轴心到地面的距离为132毫米;

S: 电机机座长度,表示为短机座;

4: 极数,表示4极电机;

H: 特殊环境代号,表示船用电机。

通过以上对电动机型号详细的介绍,相信我们以后看到产品型号,就能知道该电机的类型、特点、设计序号、电机的规格以及它所使用的环境等信息。

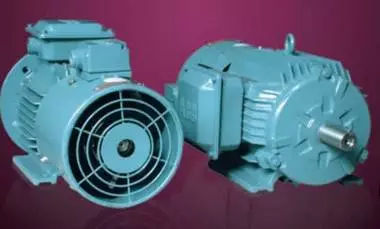

电机(英文:Electric machinery,俗称“马达”)是指依据电磁感应定律实现电能转换或传递的一种电磁装置。

电机在电路中是用字母M(旧标准用D)表示,它的主要作用是产生驱动转矩,作为用电器或各种机械的动力源,发电机在电路中用字母G表示,它的主要作用是利用机械能转化为电能。

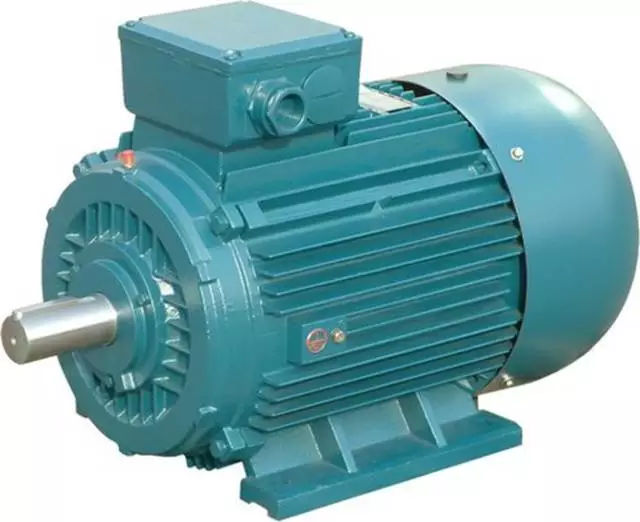

电动机型号组成及含义

由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。

1、类型代号是表征电机的各种类型而采用的汉语拼音字母。比如:

Y异步电动机

T同步电动机

TF 同步发电机

Z直流电动机

ZF直流发电机

2、特点代号是表征电机的性能、结构或用途,也采用汉语拼音字母表示。比如:

B 防爆型

YT YB轴流通风机上用

YEJ 电磁制动式

YVP 变频调速式

YD 变极多速式

YZD 起重机用

3、设计序号是指电机产品设计的顺序,用阿拉伯数字表示。对于第一次设计的产品不标注设计序号,对系列产品所派生的产品按设计的顺序标注。比如:Y2、YB2

4、励磁方式代号分别用字母表示,S表示三次谐波,J表示晶闸管,X表示相复励磁。

例1:Y2-- 160 M1 – 8,其中:

Y:机型,表示异步电动机;

2:设计序号,“2”表示第一次基础上改进设计的产品;

160:中心高,是轴中心到机座平面高度;

M1:机座长度规格,M是中型,其中脚注“2”是M型铁心的第二种规格,而“2”型比“1”型铁心长。

8:极数,“8”是指8极电动机。

例2:Y 630—10 /1180,其中:

Y表示异步电动机;

630表示功率630KW;

10极、定子铁心外径1180MM。

电机型号编制方法一般由如下四部分组成:一、产品代号,二、规格代号,三、特殊环境代号,四、补充代号。

一 产品代号

即电机所属的系列及类型代号。一般采用电机所属系列和名称汉语文字中有代表性的一个或者几个字母的汉语拼音字头来组成,例如:

Y交流异步电机

T交流同步电机

TF交流同步发电机

YDT电动阀门用单相异步电动机

这一部分中,有时也采用多年来已习惯应用的国际通用字母代号,例如:交流单相电容电动机代号为YC,其中的C则为国际通用电容代号。

当字母代号后面跟有一位阿拉伯数字时,该数字表示本系列产品的设计序号或改型次数。

二 规格代号

即为电机规格形式代号。它包括:电机结构参数、如机座号、铁心规格、中心高、凸缘端盖代号、电机性能参数(极数、容量、电压、电流、转速等)。

在这一部分中,能用具体数字表示的项目则用阿里伯数字给出,如中心高、额定电压等;不能或不好用具体的数字表示的,则用字母或数字代号表示。

如:基座长短用L\M\S(长、中、短英文单词字母表示),同一机座不同的铁芯用1、2、3等数字表示(数字越大、铁芯越长)。凸缘端代号采用国际通用的字母符号FF(凸缘上带通孔)连同凸缘固定孔中心基圆直径的数值来表示。即用中心高、机座长度、铁心长度、极数来表示:

1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种,其中:

H在45mm~71mm的属于微型电动机

H在80mm~315mm的属于小型电动机

H在355mm~630mm的属于中型电动机

H在630mm以上属于大型电动机

2、机座长度用国际通用字母表示:

S——短机座

M——中机座

L——长机座

3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。

4、极数分2极、4极、6极、8极等。

三 特殊环境代号有如下规定

给出电机所能适用的特殊工作环境内容。用特定的字母或字母加数字表示。

特殊环境代号:

G高原

H 船(海)

W 户外

F化工防腐

T热带

TH 湿热带

TA 干热带

如用W表示该电机可在户外使用;TH表示该电机可在湿热环境中使用等;这一部分只在需要时给出,也就是说、普通常用电机无此部分。

四 补充代号仅适用于有补充要求的电机

内容包括安装方式、派生序号等,用字母(除有统一规定的专用符号外,一般使用汉语拼音字头)或阿拉伯数字组成。

举例说明:产品型号为YB2-132S-4 H的电动机各代号的含义为:

Y 产品类型代号,表示异步电动机

B 产品特点代号,表示隔爆型

2 产品设计序号,表示第二次设计

132 电机中心高,表示轴心到地面的距离为132毫米

S 电机机座长度,表示为短机座

4 极数,表示4极电机

H特殊环境代号,表示船用电机

例如:V1表示该电机应立式安装(主轴朝下);P18表示该电机为第18种派生产品。补充代号所代表的内容应在产品标准中规定。

例如:YD2-160M2-4 TH V3,其中:

YD2为第一部分,160M2-4为第二部分,TH为第三部分,V3为第四部分。

YD2表示该电机为第2次设计或第二代产品的普通变极多(D)速三相异(Y)步电动机

160表示该电机的机座号为160.对于带地脚的电机,则直接为其轴中心高(单位为mm);对于无底脚的电机,则表示该电机的机座与轴心高为160mm,带地脚的机座内、外径相同。

M2 表示中等长度机座;其中所用铁芯长度号为2号

4表示极数为4极

TH表示该电机可用于湿热环境中

V3 表示该电机使用时为立式安装,并使主轴伸朝上。

电机包括电动机和发电机。是发电机和电动机的总称,两者概念上是由区别的。但是,某些电机如同步电机一般较多用作发电机,但也可直接作为电动机使用。异步电机更多的用于电动机,但是,经过增加简单的外围元件,也可作为发电机使用。
